МОСТ ЧЕРЕЗ КАНАЛ ИМЕНИ МОСКВЫ

Описание объекта:

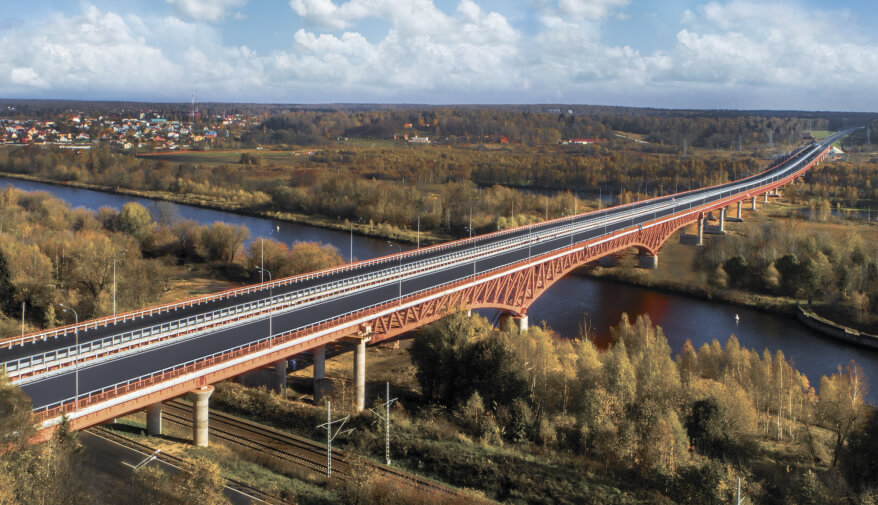

Мост через канал имени Москвы находится в составе пускового комплекса ЦКАД-3, самого длинного участка кольцевой магистрали, проходящего параллельно Малому бетонному кольцу А-107 и соединяющего новую скоростную автодорогу М-11 «Москва — Санкт-Петербург» и автодорогу М-7 «Волга», тем самым является частью транспортного коридора «Европа-Западный Китай». Мост через канал имени Москвы — уникальное, технически сложное, современное инженерное сооружение протяжённостью почти 1,5 километра. Такая протяжённость обусловлена топографическими, ландшафтными и экологическими особенностями местности. Здесь сложилась естественная долина, и строителям было легче «перешагнуть» её мостом.

Это самое масштабное сооружение всей Центральной кольцевой автомобильной дороги. Мост пересекает Дмитровское шоссе, канал имени Москвы, железнодорожную дорогу Савеловского направления и местную дорогу. Мост уникален не только по своим размерам, но и по архитектурному решению: центральные пролёты выполнены в виде ажурных арок, которые позволяют судам беспрепятственно проходить по каналу.

Мост через канал им. Москвы с эстакадами на подходах на ПК 258+58,93 на своём протяжении пересекает (по ходу пикетажа):

автомобильную дорогу А-104 Москва-Дмитров-Дубна (Дмитровское шоссе), имеющую в месте пересечения 4 полосы движения (без разделительной полосы), ширина проезжей части 14м, ширина земляного полотна 15 м
два железнодорожного пути Савеловского направления МЖД на перегоне между станцией «Икша» и платформой «Морозки», в перспективе предполагается устройство 2-х дополнительных путей, по одному с каждой стороны
канал им. Москвы: участок между Яхромским и Икшинским водохранилищами, между шлюзами 4 и 5 (530 м от входа в шлюз 5). Канал в зоне пересечения проходит в искусственном русле, имеющем ширину 112 м и глубину 4.5 м. Требуемая высота подмостового судового габарита 17.0 м. По берегам канала проходят проезды шириной 3 м («бичевники»)
реку Икшу, ширина по зеркалу воды 12 м, протекает в спрямлённом во время строительства канала русле.

Технические параметры:

Мост через канал имени Москвы представляет собой неразрезную, трёхпролётную металлическую ферму индивидуального проектирования с полигональным очертанием нижнего пояса с железобетонной плитой проезжей части длиной 322,7 м и центральным русловым пролётом в 150 м. В поперечном сечении пролётное строение состоит из ферм с раскосной решёткой высотой 14 м на промежуточных опорах и 6 м в пролётах.

вид строительства — новое
категория дороги — IА
расчётная скорость автомобильной дороги — 140 км/час
