Технология строительной платформы ПИК33 для строительства сборных высотных зданий

В настоящее время компанией ПИК ведется разработка стандартов для строительства 33-х этажных жилых крупнопанельных домов платформы ПИК33 (слайд 2, 3). Применение конструктивного решения строительной платформы ПИК 33 позволило реализовать компании ПИК первое высотное здание в России из сборного железобетона высотой до 100 метров.

Традиционные технологии сборного железобетонного строительства в России имеют ограничения по высотности — 75 м. Современные требования нормативных документов по проектированию сборных ж/б конструктивных систем зданий (СП335, СП356) не распространяются на высотные здания. СП 276.1325800.2016 «Здания и комплексы высотные. Правила проектирования» содержит прямой запрет на использование сборных железобетонных конструктивных систем и допускает использование сборных конструкций только в качестве несъемной опалубки, а также при обосновании в качестве плит перекрытий, лестничных площадок и маршей.

Данные нормативные ограничения не способствуют развитию отечественных строительных технологий. Мировой опыт высотного сборного домостроения показывает возможности применения индустриального строительства для зданий высотой более 200 м. При этом отмечается устойчивый тренд по сокращению сроков жилищного строительства на основе индустриальных технологий строительства. В России опыт высотного сборного домостроения практически отсутствует.

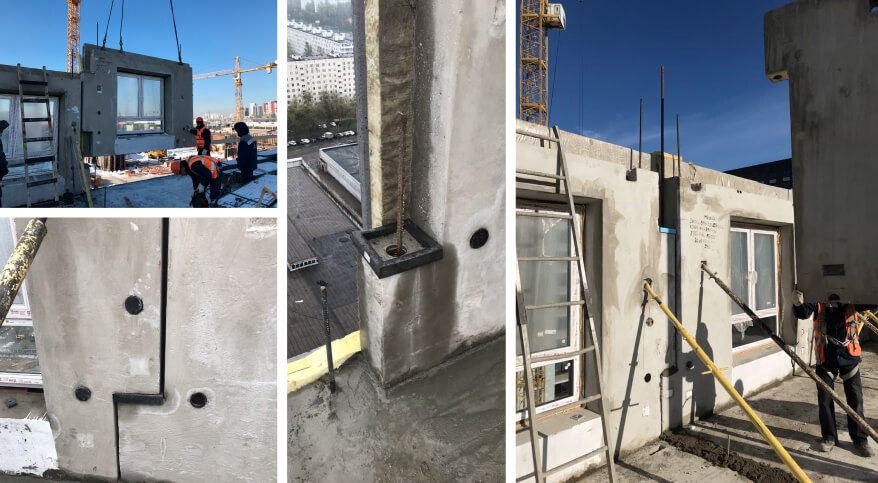

Конструктивно-технологической инновацией платформы строительства ПИК33 является применение вертикальных узлов сопряжения внутренних и наружных стеновых панелей. Вертикальные стыки панелей выполняются с шахматной перевязкой элементов между собой (staggered joint). После замоноличивания штепсельных соединений и одновременного заполнения контактных швов стеновых панелей технология позволяет реализовать практически неразрезное «монолитное» соединение, способное воспринимать высокие перерезывающие усилия в вертикальных швах высотных зданий без применения сварки. Герметизация стыков перед бетонированием обеспечивается инновационным эластомерным композиционным материалом «Пенопружина» без применения опалубки. Внутренние стеновые панели между собой соединяются как посредством перевязки вертикальных швов, так и с помощью шпоночных тросовых петлевых соединений фирмы Peikko.

Защита от прогрессирующего обрушения здания выполняется с помощью системы горизонтальных и вертикальных междуэтажных связей несущих элементов. Горизонтальные связи выполняется в виде замоноличиваемых шпоночных соединений. Вертикальные междуэтажные связи выполняются в виде штепсельных или болтовых соединений. Для обеспечения качества бетонирования данных узлов применяются самоуплотняющиеся мелкозернистые бетонные смеси (СУМБС) на основе сухих строительных смесей (ССС). Применение СУМБС на основе «холодных» ССС обеспечивает высокую раннюю прочность бетона, непрерывное твердение в условиях отрицательных температур.

Надежность впервые примененных конструктивно-технологических решений сборного здания подтверждается необходимыми НИР, комплексными испытаниями прочности и жесткости узловых соединений и их элементов, системой онлайн мониторинга напряженно-деформированного состояния пилотного объекта, операционным и приемочным инструментальным контролем качества монтажа железобетонных изделий (ЖБИ) и их узлов.

Применение инновационных индустриальных технологий и материалов позволило реализовать первое высотное здание в России из сборного железобетона высотой до 100 м. Основными преимуществами технологии, подтверждающими его экономическую эффективность, является:

1. высокий темп строительства (в 2-3 раза быстрее монолитного здания), достигнутый темп монтажа ЖБИ: этаж монтируется за 2,2 дня;
2. высокое качество сборных ЖБИ заводского изготовления;
3. полное отсутствие сварных соединений (сварка применяется только для прокладки молниезащиты и узлов крепления монтажного крана);
4. применение СУМБС на основе ССС без сокращения оптимального темпа монтажа;
5. снижение себестоимости сборных ЖБИ при их серийном производстве.

Применение конструктивного решения и технологий строительной платформы ПИК33 способствует развитию индустриального высотного строительства из сборного железобетона и является актуальной задачей по увеличению темпов жилищного строительства в России, установленной национальным проектом «Жилье и городская среда».
